Настоящее руководство содержит сведения по безопасной эксплуатации, подключению, настройке, техническому обслуживанию и диагностике интеллектуального зарядного оборудования для литий-ионных аккумуляторных батарей. Оборудование предназначено для применения в составе систем зарядки электрической складской и промышленной техники.

1.1 Назначение руководства В данном руководстве приведено описание мер безопасности, конструктивных особенностей изделия, технических характеристик, порядка эксплуатации, установки и пуско-наладочных работ, устранения неисправностей и технического обслуживания интеллектуального зарядного устройства серии SLC для литий-ионных аккумуляторных батарей. После распаковки оборудования внимательно ознакомьтесь с настоящим руководством и сохраните его для дальнейшего использования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики оборудования без предварительного уведомления. 1.2 Предупреждения по безопасности 1.3 Правила эксплуатации · При использовании и подключении зарядного устройства для литий-ионных аккумуляторных батарей необходимо строго соблюдать действующие нормы и правила зарядки электротранспортных средств. · Зарядное устройство для литий-ионных аккумуляторов разработано, изготовлено, испытано и сертифицировано в соответствии с действующими стандартами безопасности. При соблюдении всех предписанных инструкций и требований техники безопасности в нормальных условиях эксплуатации оборудование не представляет опасности для персонала и не вызывает материального ущерба. · Все указания, приведённые в данном руководстве, должны строго соблюдаться. Несоблюдение требований может привести к возникновению потенциальных опасных ситуаций или отказу защитных устройств. Несмотря на то, что в настоящем руководстве приведены основные требования безопасности, также необходимо соблюдать действующие местные правила техники безопасности и нормы предотвращения несчастных случаев. · В случае повреждения сетевого кабеля его замена должна выполняться квалифицированным специалистом соответствующей квалификации во избежание возникновения опасных ситуаций. 1.4 Категории пользователей Данные требования безопасности распространяются на следующие категории персонала: · персонал, проходящий обучение по эксплуатации зарядного оборудования; · операторы зарядного оборудования; · специалисты сервисного и технического обслуживания.

2.1 Заявление о безопасности Эксплуатация данного оборудования без соблюдения требований безопасности, указанных в настоящей главе, может привести к угрозе жизни, травмам персонала и повреждению оборудования. Производитель не несёт ответственности за последствия, возникшие в результате несоблюдения данных требований безопасности. 2.2 Основные меры безопасности Для обеспечения безопасности персонала и оборудования лица, эксплуатирующие данное оборудование, должны соблюдать следующие требования: · Перед включением оборудования убедитесь, что устройство надёжно заземлено. · Перед подачей питания убедитесь, что входное напряжение, частота сети, номиналы автоматических выключателей или предохранителей и другие параметры соответствуют техническим требованиям оборудования. · Все используемые инструменты должны иметь надлежащую изоляцию, чтобы предотвратить контакт открытых металлических частей с металлическими элементами конструкции и избежать короткого замыкания. · Для обеспечения стабильной работы оборудования эксплуатация должна осуществляться в чистом и хорошо проветриваемом помещении. В рабочей зоне не допускается наличие летучих, горючих или взрывоопасных газов. 2.3 Правила безопасности В различных разделах данного руководства используются предупреждения и рекомендации, указывающие на возможные опасности. Используемые обозначения имеют следующие значения: 1 Опасность Несоблюдение соответствующих мер предосторожности может привести к смерти или серьезной травме. 2 Предупреждение Несоблюдение соответствующих мер предосторожности может привести к материальному ущербу или легким травмам. 3 Обратите внимание Если не принять соответствующие меры предосторожности, может быть причинён материальный ущерб. (1) Опасность · Опасность поражения электрическим током и пожара! Не используйте повреждённые, изношенные или загрязнённые зарядные разъёмы (зарядные пистолеты). · Не размещайте рядом с зарядным оборудованием легковоспламеняющиеся, взрывоопасные или горючие материалы, химические вещества, горючие пары и другие опасные предметы. · Во время установки или замены оборудования питание должно быть полностью отключено, чтобы предотвратить поражение электрическим током. · Не используйте удлинители для подключения зарядного устройства к электротранспорту. Зарядное устройство должно использоваться только для зарядки электрических транспортных средств. Подключение других нагрузок, например электроинструмента, запрещено. · Не допускайте механического повреждения зарядного кабеля: перегиба, сдавливания или наезда колёсами. Кабель не должен контактировать с источниками тепла, загрязнениями или водой. · Все кабели должны быть надёжно закреплены, иметь достаточное сечение и качественную изоляцию. Ослабленные, повреждённые или недостаточного сечения кабели могут привести к неисправности цепи, серьёзному повреждению оборудования, а в тяжёлых случаях — к травмам или пожару. · Оборудование, которое было уронено, запрещается устанавливать и использовать, даже если внешне оно не имеет повреждений. Внутренние дефекты могут привести к сбоям системы или короткому замыканию. Перед эксплуатацией оборудование должно быть проверено специалистами. · Категорически запрещается промывать оборудование водой, так как попадание воды внутрь может привести к короткому замыканию. (2) Предупреждение · Любая неисправность, которая может повлиять на безопасность оборудования, должна быть устранена квалифицированными специалистами до повторного запуска устройства. · При подключении или отключении зарядного разъёма держитесь за рукоятку зарядного пистолета и не тяните за кабель. · Не допускайте давления тяжёлых предметов на кабель и не наступайте на зарядный кабель. · Зарядный разъём должен содержаться в чистоте и сухости. При загрязнении его необходимо протереть чистой сухой тканью. Категорически запрещается прикасаться к контактам зарядного разъёма руками. · Установка оборудования должна выполняться квалифицированными специалистами. Самостоятельная установка или внесение изменений в конструкцию оборудования может привести к авариям, повреждению оборудования и утрате гарантийных обязательств. (3) Внимание · При возникновении любых отклонений в работе оборудования немедленно нажмите кнопку аварийной остановки, чтобы отключить все входные и выходные источники питания. · Во время дождя и грозы оборудование следует использовать с повышенной осторожностью. · Нормальная работа оборудования зависит от корректной настройки параметров, которые обычно устанавливаются во время монтажа и пусконаладочных работ. Без необходимости пользователям не рекомендуется самостоятельно изменять данные параметры. · Зарядка транспортного средства должна выполняться только при выключенном транспортном средстве. Запуск транспортного средства допускается только после завершения процесса зарядки. Во время зарядки движение электротранспорта запрещено. · Регулярно проверяйте состояние зарядного пистолета и кабеля, а также целостность корпуса оборудования. · При использовании зарядного оборудования внимательно ознакомьтесь с инструкциями и рекомендациями производителя электротранспортного средства. · Предупреждающие знаки и маркировка на корпусе оборудования и шкафе управления играют важную роль в обеспечении безопасной эксплуатации. Запрещается их удалять или повреждать. При повреждении или ухудшении читаемости их необходимо своевременно заменить.

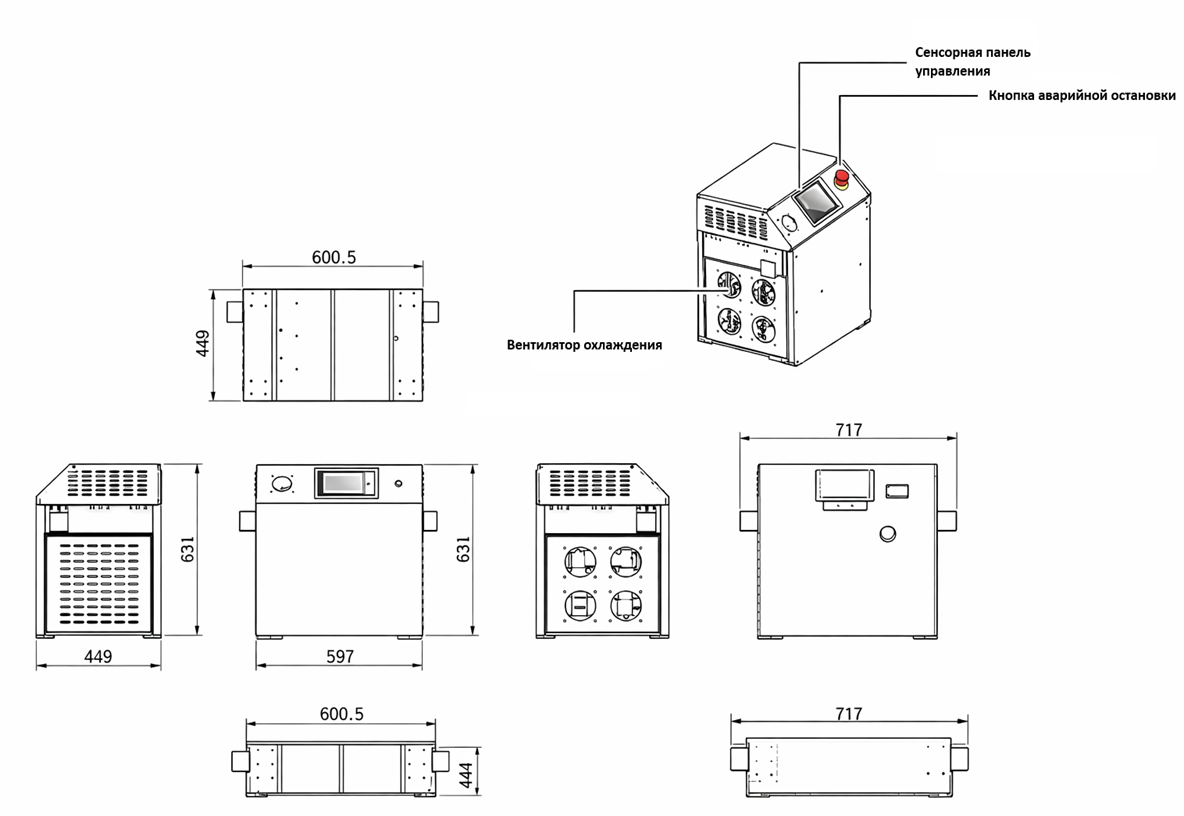

3.1 Нормативные стандарты Зарядное устройство разработано и изготовлено в соответствии со следующими стандартами и нормативными документами: 1. GB/T 18487.2-2017 — Система проводного подключения для зарядки электрических транспортных средств. Часть 2: Требования электромагнитной совместимости для стационарного зарядного оборудования. 2. GB/T 34657.1-2017 — Спецификация испытаний на совместимость оборудования проводной зарядки электрических транспортных средств. Часть 1: Оборудование электропитания. 3. GB/T 34658-2017 — Испытания соответствия протокола связи между внешним зарядным устройством и системой управления аккумуляторной батареей (BMS) электрического транспортного средства. 4. GB/T 27930-2015 — Протокол связи между внешним зарядным устройством и системой управления аккумуляторной батареей (BMS) электрического транспортного средства. 5. GB/T 18487.1-2015 — Система проводной зарядки электрических транспортных средств. Часть 1: Общие требования. 6. GB/T 20234.1-2015 — Соединительное устройство для проводной зарядки электрических транспортных средств. Часть 1: Общие требования. 7. GB/T 20234.3-2015 — Соединительное устройство для проводной зарядки электрических транспортных средств. Часть 3: Интерфейс зарядки постоянным током (DC). 8. GB/T 17626.2-2018 — Электромагнитная совместимость. Методы испытаний и измерений. Испытание на устойчивость к электростатическим разрядам (ESD). 9. NB/T 33001-2018 — Технические требования к стационарным проводным зарядным устройствам для электрических транспортных средств. 10. NB/T 33008.1-2018 — Спецификация испытаний и проверки оборудования для зарядки электрических транспортных средств. Часть 1: Стационарное (внешнее) зарядное устройство. 11. Q/TT001-2019 — Стационарное зарядное устройство постоянного тока (DC) для электрических транспортных средств. 3.2 Условия эксплуатации · Высота над уровнем моря — не более 2000 м. · Температура окружающей среды при эксплуатации оборудования: –20 °C ~ +50 °C. · Максимальная относительная влажность окружающего воздуха — не более 95 % при температуре 25 ±5 °C. · Основание для установки должно быть прочным и устойчивым, без сильных вибраций и ударных нагрузок. Допустимый угол отклонения от вертикали — не более 5 %. · В месте установки не допускается наличие токопроводящей или взрывоопасной пыли, а также газов или паров, вызывающих коррозию металлов или разрушение изоляции. · При эксплуатации на открытом воздухе над оборудованием необходимо установить навес или защитное укрытие, предотвращающее попадание дождя. 3.3 Общее описание изделия Интеллектуальное зарядное устройство SLC для литий-ионных аккумуляторных батарей представляет собой современное зарядное оборудование на базе силовой электроники, предназначенное для эффективной и безопасной зарядки аккумуляторных систем электрической техники. Устройство отличается следующими преимуществами: · высокая мощность зарядки · модульная конструкция · простота технического обслуживания · высокая надёжность · энергоэффективность · большой сенсорный дисплей · функция отложенной зарядки · настраиваемые алгоритмы зарядки Зарядное устройство предназначено для зарядки литий-ионных аккумуляторных батарей вилочных погрузчиков и другой электрической техники. 3.4 Технические параметры интеллектуального зарядного устройства Параметр Значение Модель зарядного устройства SLC-80100 Входное напряжение Трёхфазная пятилинейная сеть (A B C N PE) / трёхфазная четырёхлинейная (A B C PE), AC380V ±15% Частота 45Hz–65Hz Входной ток ≤25A Коэффициент мощности ≥0.9 Искажение тока ≤5% Максимальное выходное напряжение DC100V Максимальный ток 100A Максимальная мощность 10KW Диапазон выходного напряжения 30–100VDC Диапазон регулировки тока 10A–100A КПД ≥90% Коэффициент пульсации напряжения ≤3% Коэффициент пульсации тока ≤3% Точность регулирования напряжения 5% Точность регулирования тока 1% Алгоритм зарядки Задаётся BMS Рабочая температура окружающей среды -20~45°C номинальная работа; 45~70°C — сниженная мощность Температура хранения -40~70°C Относительная влажность 0–95% Защита входа Защита от пониженного и повышенного входного напряжения Защита выхода Перенапряжение, короткое замыкание, переполюсовка Защита от перегрева Отключение при перегреве Аварийная защита Отключение при аномальной работе Аварийная остановка Принудительное отключение кнопкой Emergency Stop CAN интерфейс 1 канал RS485 интерфейс 1 канал (7-дюймовый экран поддерживает 1 канал) Дисплей 7-дюймовый сенсорный экран / сегментный экран (в зависимости от конфигурации) Габариты 800 × 450 × 630 мм (Д × Ш × В) Степень защиты IP21 Охлаждение Принудительное воздушное охлаждение 3.5 Конструкция и габаритные размеры зарядного устройства

4.1 Меры предосторожности при установке Рабочее напряжение и ток некоторых компонентов системы питания достаточно высоки. Для обеспечения безопасности персонала необходимо строго соблюдать следующие требования: 1. Установка системы питания должна выполняться только специалистами, прошедшими обучение по работе с электроэнергетическими системами и обладающими соответствующими знаниями. При выполнении монтажных работ необходимо строго соблюдать указанные требования безопасности, а также местные нормы и правила техники безопасности. 2. Напряжение системы может достигать 320 V DC или 475 V AC, что является опасным уровнем напряжения. Во время установки и эксплуатации необходимо обеспечивать надежную электрическую изоляцию для защиты персонала. 3. При проведении работ внутри шкафа системы питания необходимо убедиться, что система полностью обесточена. Основной вход питания и аккумуляторная батарея должны быть обязательно отключены. 4. Оборудование системы питания должно устанавливаться в помещении с ограниченным доступом. Шкаф оборудования должен быть закрыт на замок, а ключ должен находиться у ответственного лица, обслуживающего систему питания. 4.2 Описание подключения входного питания (Конкретный способ подключения определяется фактической конфигурацией оборудования.) 4.2.1 Подключение входного кабеля без штепсельного разъёма Этот раздел относится к варианту, когда зарядное устройство подключается не через сетевую вилку, а напрямую через кабель питания, подсоединяемый к клеммам входного питания устройства.

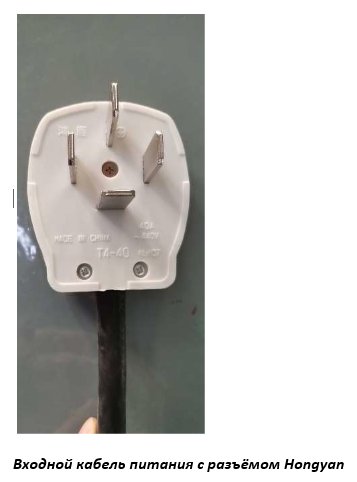

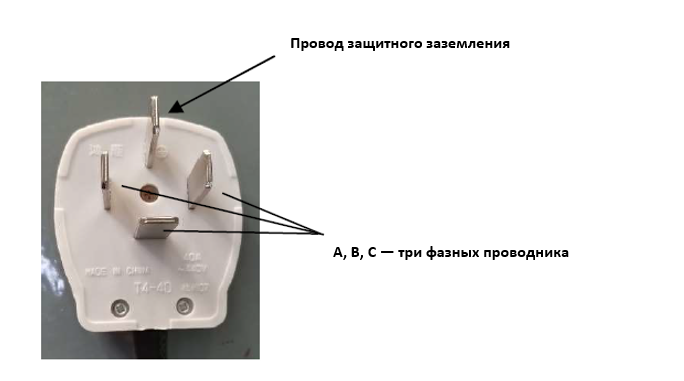

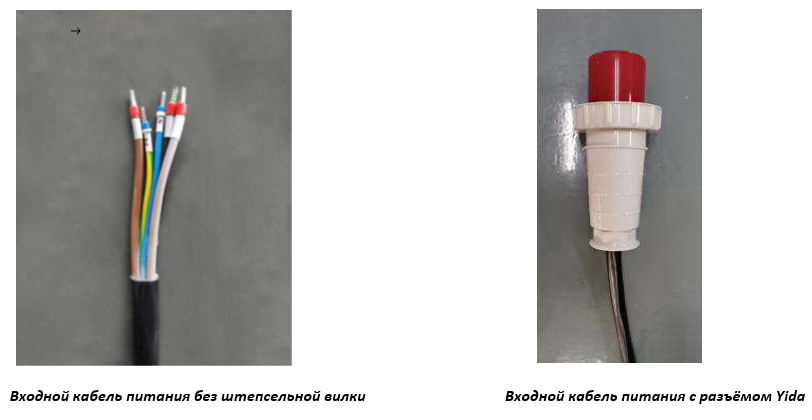

Подключение входного кабеля без штепсельной вилки подразделяется на два типа: трёхфазное четырёхпроводное и трёхфазное пятипроводное. Интерфейс трёхфазного четырёхпроводного подключения включает клеммы A, B, C и PE. Пояснение: A, B, C — три фазных проводника, PE — провод защитного заземления. Интерфейс трёхфазного пятипроводного подключения включает клеммы A, B, C, N и PE. По сравнению с четырёхпроводной системой, в трёхфазной пятипроводной системе добавляется провод N (нейтраль). 4.2.2 Входной кабель питания с промышленным разъёмом

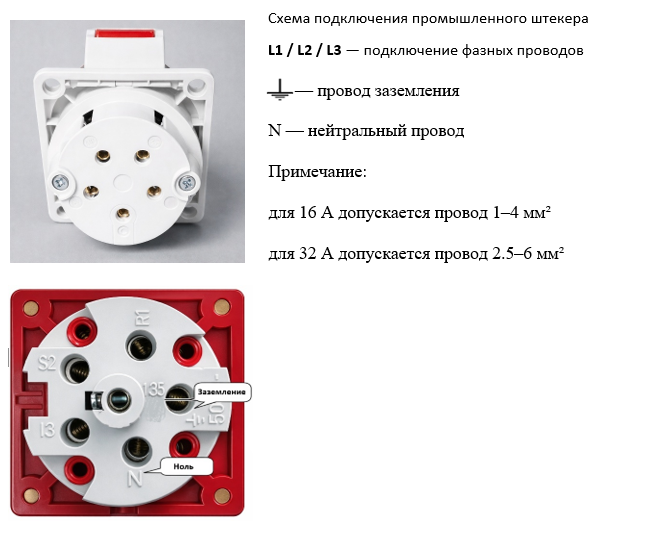

Промышленный разъём представляет собой трёхфазное пятипроводное подключение. Обозначения R1, S2, T3 = L1, L2, L3 = A, B, C = U, V, W используются для подключения трёх фазных проводников. PE или символ заземления обозначает провод защитного заземления. N подключается к нейтральному проводнику. Способ подключения (установки) Клеммные винты расположены сбоку корпуса. Проводники вставляются в соответствующие отверстия, после чего фиксируются затяжкой винтов с боковой стороны. Допустимое сечение подключаемых проводов: 16 A — провод сечением 1–4 мм² 32 A — провод сечением 2.5–6 мм² 63 A — провод сечением 4–10 мм² Такое крепление обеспечивает надежную фиксацию проводников и удобство монтажа. 4.2.3 Подключение входного кабеля питания с альтернативным промышленным разъёмом

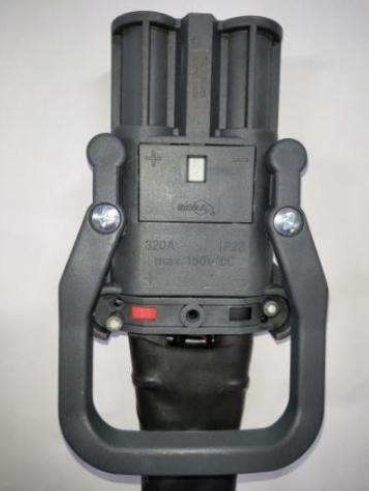

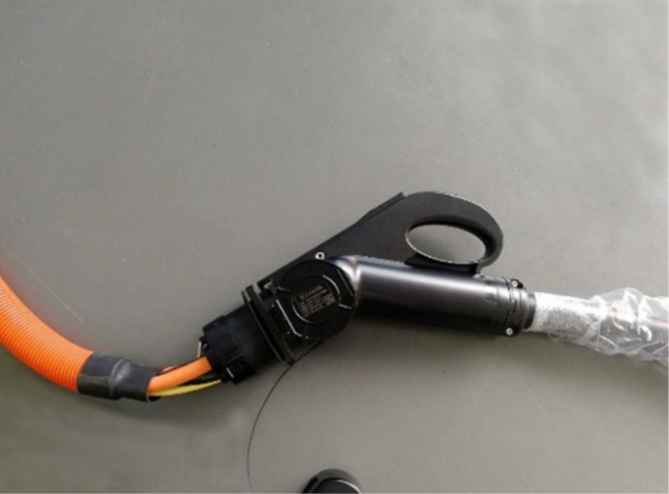

(Фактическая конфигурация определяется конкретным оборудованием.) 4.3.1 Настенный DC-разъём (пистолет) для зарядки Зарядное устройство может быть оснащено настенным DC-разъёмом (зарядным пистолетом) для подключения к аккумуляторной батарее. Через данный разъём осуществляется передача постоянного тока (DC) от зарядного устройства к батарее для выполнения процесса зарядки. Перед началом зарядки необходимо убедиться, что зарядный пистолет надёжно подключён к разъёму аккумуляторной батареи, чтобы обеспечить стабильную передачу тока и безопасную работу оборудования.

Определение подключения проводов Зарядный разъём разработан в соответствии со стандартом GB/T 20234.3-2015. Назначение проводников: Линия питания постоянного тока (DC): DC+, DC− Провод заземления оборудования: PE Линия связи зарядки: S+, S− Линия подтверждения подключения зарядки: CC1, CC2 Линия вспомогательного низковольтного питания: A+, A− 4.3.2 Инструкции по выполнению пусконаладочных работ

Часть подключения AC-питания расположена в нижней задней части шкафа. Входной AC-выключатель используется для подачи питания на всё устройство. Обозначения клемм: PE — провод защитного заземления A — питание фазы A B — питание фазы B C — питание фазы C Эти клеммы используются для подключения трёхфазного входного питания переменного тока. 4.4 Инструкции по выполнению пусконаладочных работ 4.4.1 Меры предосторожности перед включением зарядного устройства · Перед включением зарядного устройства необходимо проверить правильность подключения аккумуляторного блока, убедиться в отсутствии короткого замыкания, а также в том, что полярность не перепутана. Это позволит избежать повреждения компонентов зарядного устройства или проводки из-за перегрузки. · Зарядное устройство может быть введено в эксплуатацию только при отсутствии неисправностей, перегрева и других сообщений об авариях после включения питания. · Для обеспечения безопасной работы зарядного устройства и оборудования строго запрещается отключать батарейный выключатель при наличии выходного тока, за исключением аварийных ситуаций. 4.4.2 Схема последовательности работы

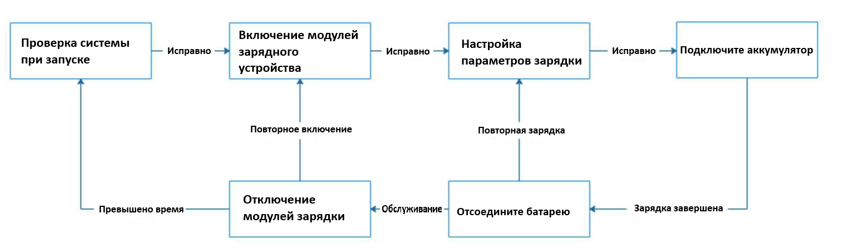

4.4.3 Порядок выполнения операций (1) Проверка перед включением питания Убедитесь, что подключение входных проводов AC (фазных и нейтрального), а также выходных проводов DC (положительного и отрицательного) выполнено правильно. Проверьте отсутствие короткого замыкания на входе и выходе устройства, а также соответствие входного напряжения и частоты установленным требованиям. После проверки оборудование готово к включению. Линии онлайн-зарядки и офлайн-зарядки не должны подключаться одновременно. (2) Включение питания ① После включения питания проверьте, правильно ли направлен поток воздуха вентилятора AC. ② Убедитесь, что сенсорный экран включается нормально и корректно взаимодействует с зарядным устройством. (3) Подключение аккумулятора ① Напряжение и ток аккумулятора должны соответствовать требованиям зарядного устройства. ② Полярность аккумулятора должна быть подключена правильно, без переполюсовки. ③ Аккумулятор должен быть исправен, без признаков неисправности или аномальной работы. (4) Отключение питания ① После того как ток и напряжение зарядки снизятся до 0, отсоедините аккумулятор. ② Выключите входной автоматический выключатель AC.

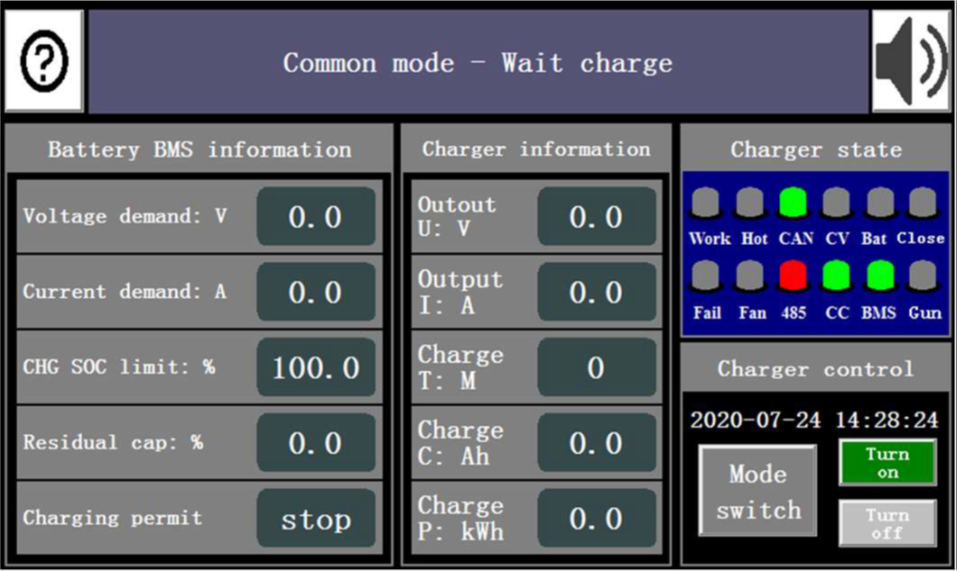

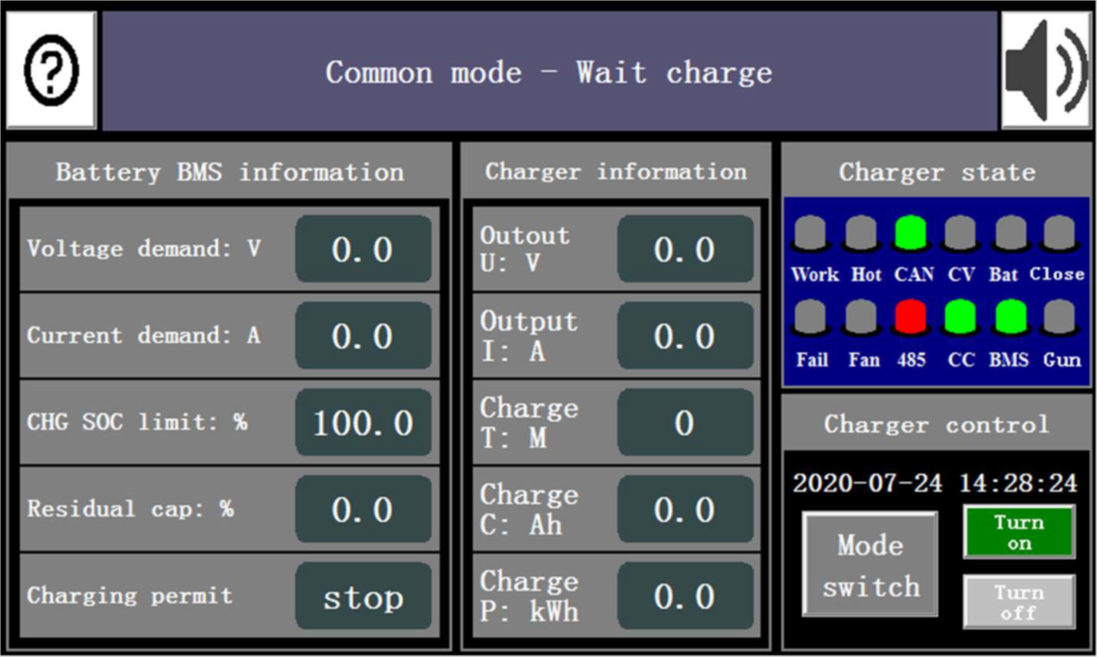

5.1 Интерфейс отображения сенсорного экрана (7-дюймовый сенсорный экран — оборудование по протоколу GB) (Фактическая конфигурация определяется конкретным изделием.) 5.1.1 Основной интерфейс

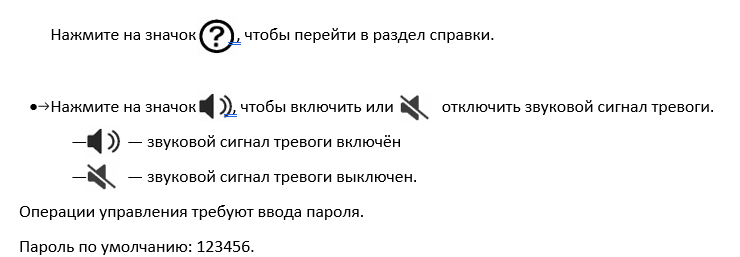

Пароль по умолчанию: 123456. · Нажмите на значок включения, чтобы включить или отключить управление зарядкой. · Нажмите на фиолетовую панель состояния зарядки, чтобы перейти к информации о работе отдельного модуля зарядки. · Нажмите на панель батареи BMS, чтобы открыть подробную информацию системы управления батареей (BMS). · Нажмите переключение режима, чтобы переключиться между нормальным режимом и режимом резервирования (запланированной зарядки). 5.1.2 Интерфейс справочной информации

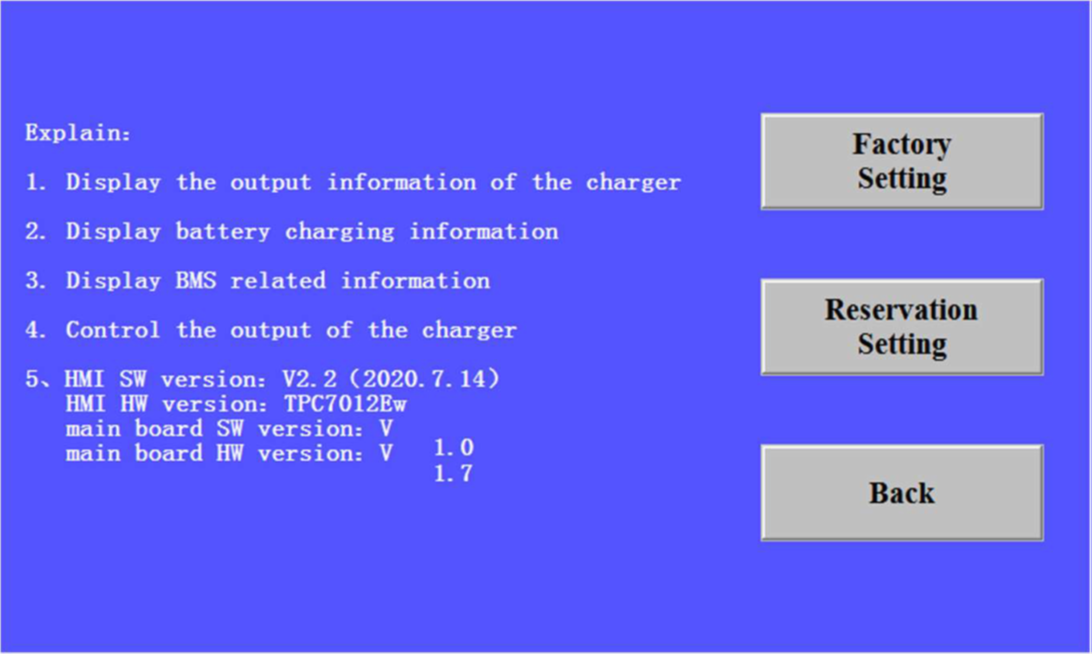

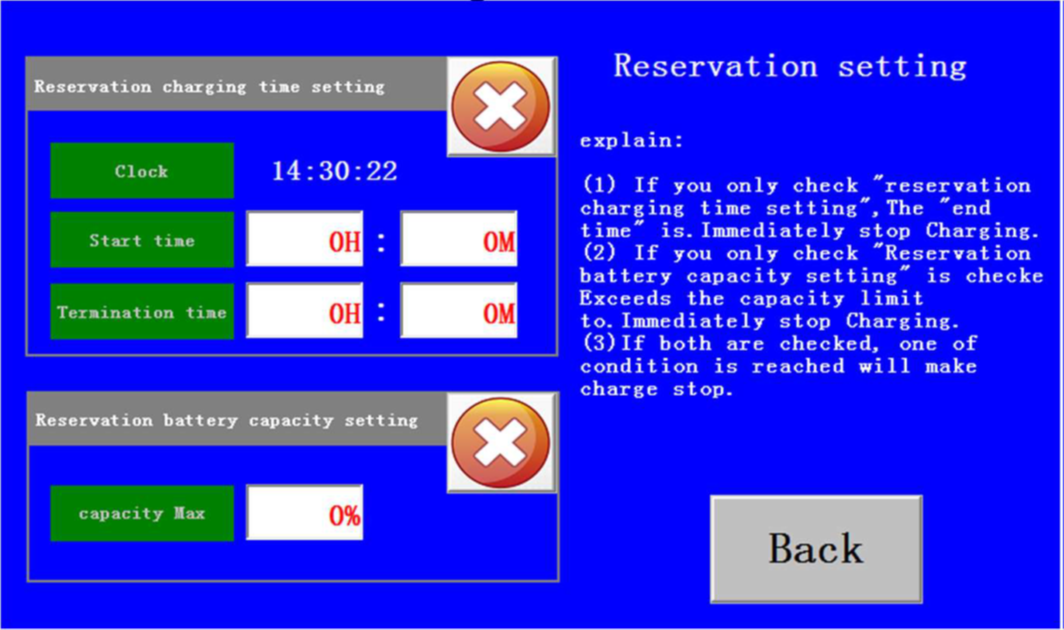

Нажмите на значок BACK, чтобы вернуться в главный интерфейс. · Нажмите на значок резервирования, чтобы установить время работы в режиме резервирования. Пароль: 123456. · Инструкция по настройке функции резервирования:

Нажмите на значок Factory setting, чтобы перейти в интерфейс ввода пароля. После правильного ввода пароля откроется интерфейс настройки заводских параметров. 5.1.3 Интерфейс ввода пароля

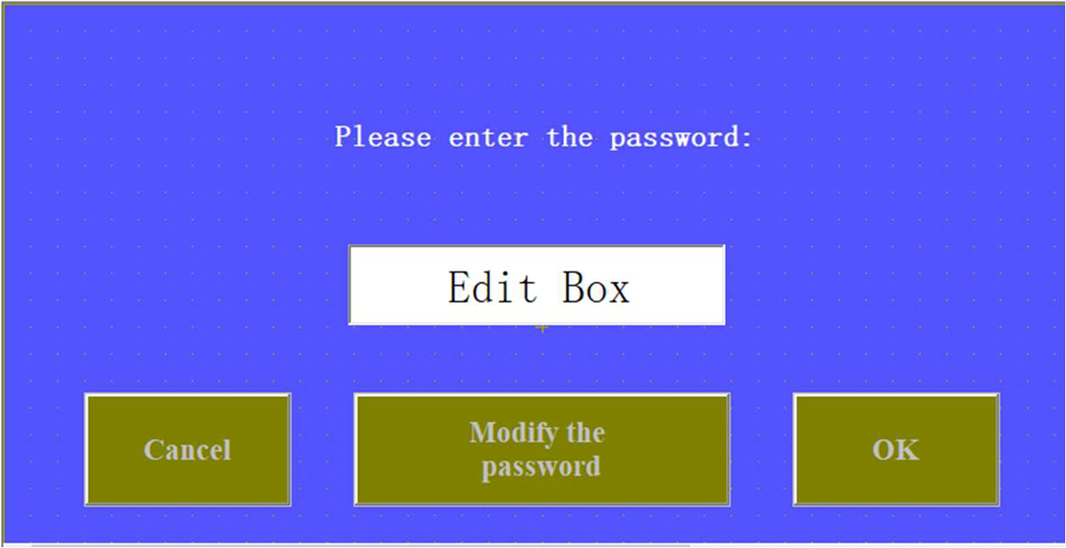

Введите правильный пароль в поле ввода пароля. Пароль по умолчанию: 888888. · Нажмите на значок Cancel, чтобы вернуться в интерфейс справки. · Нажмите на значок modify the password, чтобы перейти в интерфейс изменения пароля. · Нажмите на значок ok. Если пароль введён правильно, откроется интерфейс настройки параметров. Если пароль введён неверно, появится сообщение об ошибке — введите пароль повторно. 5.1.4 Интерфейс изменения пароля

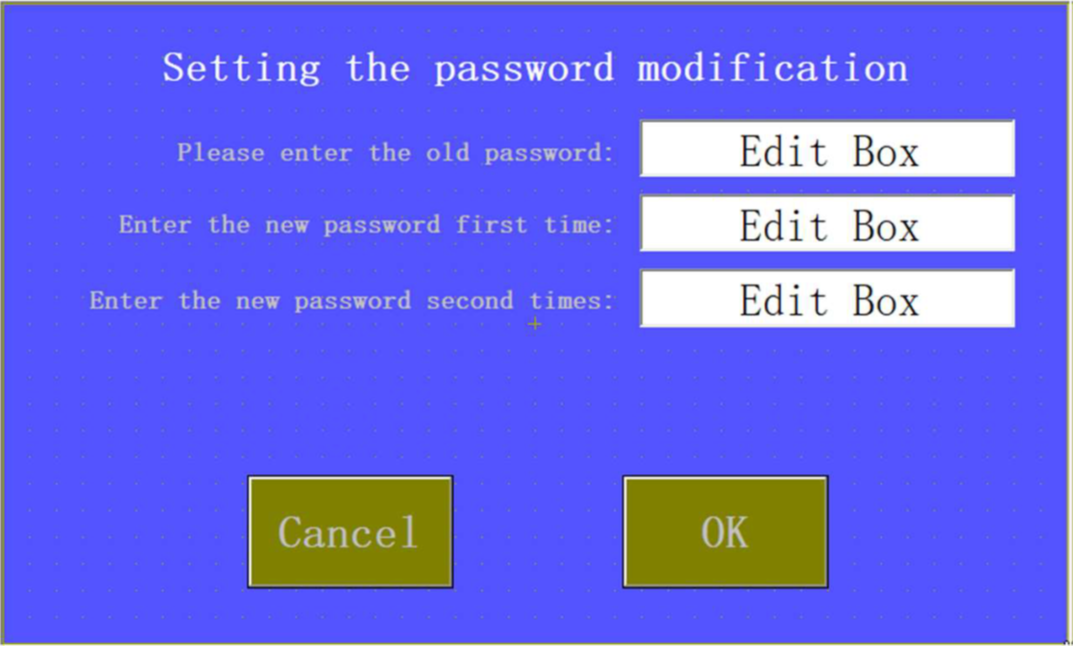

· Следуя подсказкам на экране, введите старый пароль пользователя, затем новый пароль и повторите ввод нового пароля. · Нажмите на значок ok. Если старый пароль введён правильно, а новый пароль при первом и втором вводе совпадает, изменение пароля будет выполнено успешно. В противном случае повторите ввод. · Нажмите на значок Cancel, чтобы вернуться в интерфейс ввода пароля. 5.1.5 Интерфейс настройки параметров

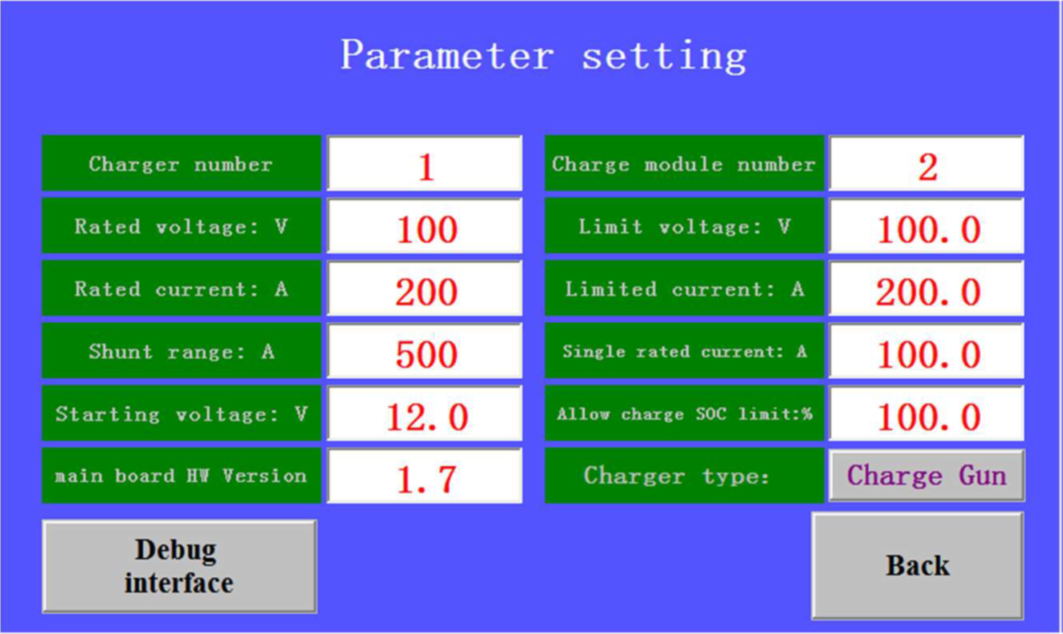

Нажмите на значок возврата, чтобы вернуться в интерфейс справки. · Информация о настройке параметров: номинальное напряжение, номинальный ток и диапазон шунта связаны с аппаратной конфигурацией устройства и не должны изменяться пользователем после поставки оборудования. · Если необходимо изменить указанные параметры, обратитесь в техническую поддержку по месту приобретения оборудования. Номер зарядного устройства используется для удобства идентификации оборудования и может быть установлен пользователем произвольно. · Интерфейс отладки предназначен для сервисной настройки оборудования. Пользователю запрещается выполнять операции в этом разделе. 5.1.6 Интерфейс отображения информации о силовом модуле

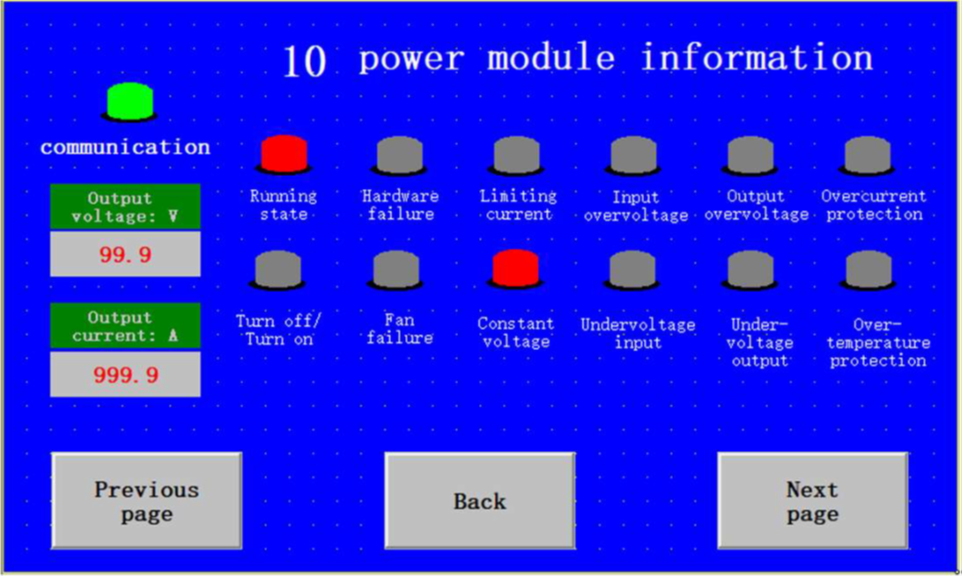

Нажмите на значок previos page, чтобы переключить информацию о модуле вперёд. · Нажмите на значок back, чтобы вернуться в главный интерфейс. · Нажмите на значок next page, чтобы переключить информацию о модуле назад. · На экране отображаются выходное напряжение, выходной ток и различные рабочие состояния отдельного силового модуля. 5.1.7 Подробный процесс зарядки

Этапы зарядки (1) Выберите режим управления зарядкой «On» (Вкл.). Индикаторы «CAN» и «485» загорятся зелёным цветом. (2) Подключите DC-зарядный разъём к аккумуляторной батарее. (3) Зарядка начнётся, если значение «остаточной ёмкости» меньше установленного допустимого порога SOC для начала зарядки. (4) Индикатор «Battery» загорится зелёным цветом после того, как зарядное устройство обнаружит напряжение батареи, а индикатор «BMS» также загорится зелёным цветом. (5) Когда индикатор «Work» загорится зелёным и «выходное напряжение» будет приблизительно равно напряжению батарейного блока, сработает выходное реле зарядного устройства и начнётся процесс зарядки. В этот момент выходной ток и выходное напряжение будут регулироваться в соответствии с требуемым током и требуемым напряжением. (6) После завершения зарядки система BMS отправляет команду остановки, и зарядное устройство прекращает зарядку. (7) Во время процесса зарядки зарядка может быть прекращена в следующих случаях: при неисправности зарядного устройства, при завершении зарядки системой BMS, при отключении сигнала «Charge Allow», при переводе управления зарядкой в состояние «Stop» по инициативе пользователя. · Примечание: в режиме резервирования (таймера) зарядное устройство будет работать только в установленное время. 5.2 Интерфейс отображения сегментного дисплея

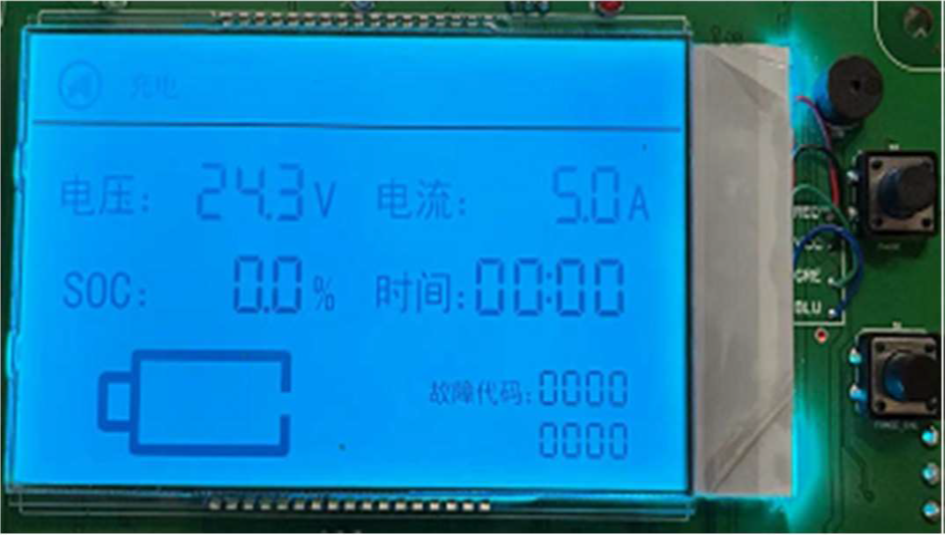

Подсветка дисплея: ■ Голубой (Lake Blue) — режим ожидания ■ Зелёный — нормальная зарядка ■ Фиолетовый — пауза ■ Жёлтый — принудительная зарядка ■ Белый — режим настройки ■ Красный — неисправность LED-индикаторы: ■ Зелёный (постоянно горит) — питание включено ■ Синий (мигает) — идёт связь / обмен данными ■ Красный (во время связи) — неисправность / ошибка связи Описание кнопок · Кнопка 1 В нормальном режиме, режиме ожидания или режиме принудительной зарядки: краткое нажатие — переход в режим паузы, повторное нажатие — возврат в предыдущий режим. В режиме настройки: краткое нажатие — увеличение соответствующего установленного значения на 0,2. В режиме настройки: длительное нажатие — переход между настройкой напряжения и настройкой тока, затем переход в режим ожидания. · Кнопка 2 В режиме ожидания: длительное нажатие — переход в режим принудительной зарядки, повторное длительное нажатие — возврат в режим ожидания. В режиме настройки: краткое нажатие — уменьшение соответствующего установленного значения на 0,2. Пример настройки параметров зарядного устройства SLC-80100 Модель SLC-80100 № 1 Номинальное напряжение, В 100 Номинальный ток, А 200 Диапазон срабатывания, А 500 Пусковое напряжение, В 12 Количество модулей зарядного устройства 1 Предельное напряжение, В 100 Предельный ток, А 200 Номинальный ток одного устройства, А 200 Допустимый предел SOC для зарядки, % 100 Тип зарядного устройства Согласно фактическим настройкам интерфейса

6.1 Инструкция по устранению неисправностей Если зарядное устройство работает ненормально, найдите область отображения состояния зарядки в правой части сенсорного экрана зарядного устройства. По индикаторам состояния можно определить причину неисправности, после чего выполнить соответствующие действия по её устранению. 6.2 Устранение распространённых неисправностей (модели с 7-дюймовым сенсорным экраном) 6.2.1 Инструкция по диагностике неисправностей зарядного устройства с 7-дюймовым сенсорным экраном Если зарядное устройство работает ненормально, найдите область отображения состояния зарядки в правой части сенсорного экрана зарядного устройства. Определите причину неисправности по индикаторам состояния, после чего выполните соответствующие действия по устранению неисправности. No. Failure phenomenon (Признак неисправности) Cause of failure (Причина) Solution (Устранение) 1 Индикатор состояния BMS не загорается 1. Повреждена BMS батареи погрузчика. 2. Неисправен контроллер зарядного устройства. 3. Повреждён внутренний источник питания 12 В. 1. Подключите другой погрузчик для проверки. 2. Если проблема повторяется — неисправен контроллер зарядного устройства или питание 12 В. 3. Проверьте надежность подключения зарядного разъёма. 2 Индикатор CAN горит красным Неисправен порт CAN между основной платой управления и модулем. 1. Проверить кабель между платой управления и модулем. 2. При необходимости заменить основную плату. 3. Заменить модуль зарядки. 3 Индикатор RS-485 горит красным Сбой связи между основной консолью управления и сенсорным экраном. 1. Проверить соединительный кабель панели и сенсорного экрана. 2. При необходимости заменить плату управления. 3. Заменить сенсорный экран. 4 Индикатор «Abnormal» горит красным Неисправность или защитное срабатывание внутреннего модуля зарядного устройства. 1. Открыть подробный интерфейс информации о модуле. 2. При ошибке 'input undervoltage' или 'AC input fault' измерить входное напряжение. 3. Проверить подключение модуля. 4. При необходимости заменить модуль. Примечание: Если неисправность зарядного устройства не указана в приведённом выше списке или проблема не была устранена после проверки, обратитесь в техническую поддержку по месту приобретения оборудования. 6.2.2 Инструкция по устранению неисправностей зарядного устройства с 7-дюймовым сенсорным экраном № Признак неисправности Причина неисправности Способ устранения 1 После подключения зарядного устройства к батарее зарядка не начинается, индикатор связи не мигает, индикатор «battery» не загорается. 1. Повреждена BMS аккумуляторной батареи. 2. Неисправен контроллер зарядного устройства. 3. Повреждён внутренний вспомогательный источник питания 12 В зарядного устройства. 4. Плохой контакт зарядного разъёма. 1. Подключите другую батарею или погрузчик для проверки. Если зарядка проходит нормально — неисправна BMS батареи. Если проблема сохраняется — неисправен контроллер зарядного устройства или источник питания 12 В. 2. Проверьте надёжность подключения зарядного разъёма. 2 Зарядное устройство подключено к батарее, индикатор связи мигает, индикатор «battery» горит, но индикатор «allowed» не загорается. BMS не отправляет разрешение на зарядку. Проверьте состояние аккумуляторной батареи и системы BMS. При необходимости обратитесь в техническую поддержку по месту приобретения оборудования. 3 Автоматический выключатель (air switch) зарядного устройства сразу срабатывает. 1. Не включена кнопка аварийной остановки зарядного устройства. 2. Повреждены внутренние компоненты зарядного устройства. 1. Поверните кнопку аварийной остановки на панели зарядного устройства по часовой стрелке в направлении стрелки, чтобы разблокировать её. 2. Если после этого неисправность сохраняется, прекратите эксплуатацию оборудования и обратитесь в техническую поддержку по месту приобретения оборудования. Примечание: Если неисправность зарядного устройства не указана в приведённом выше списке или после проверки проблема не устранена, обратитесь в техническую поддержку по месту приобретения оборудования.

7.1 Условия гарантии · При распаковке и осмотре оборудования обнаружены повреждения изделия или его комплектующих, возникшие при транспортировке. · Пользователь полностью соблюдает требования по установке, хранению и эксплуатации, указанные в данной инструкции. 7.2 Срок обслуживания Срок гарантийного обслуживания исчисляется с даты поставки продукции. Конкретный срок определяется условиями договора поставки. 7.3 Порядок гарантийного обслуживания · В течение гарантийного срока гарантийный ремонт или замена оборудования выполняются в соответствии с условиями договора поставки. · После окончания гарантийного срока ремонт или замена оборудования выполняются на платной основе по согласованию сторон. 7.4 Освобождение от гарантийных обязательств Гарантийные обязательства не распространяются на следующие случаи: · Срок гарантии на оборудование или его комплектующие истёк. · Повреждение изделия при транспортировке, вызванное действиями пользователя. · Эксплуатация оборудования в условиях, значительно превышающих допустимые, указанные в настоящем руководстве. · Неисправности или повреждения оборудования, вызванные ремонтом, изменением конструкции или разборкой, выполненными неквалифицированным или неуполномоченным персоналом. · Установка или использование оборудования, не соответствующие действующим нормативным требованиям. · Повреждения, вызванные действиями пользователя, включая механические повреждения. 7.5 Условия, при которых обмен изделия не производится · Обмен возможен только при условии, что внешний вид изделия полностью сохранён, отсутствуют царапины, деформации и другие повреждения. · Повреждения, вызванные форс-мажорными обстоятельствами, такими как пожар, наводнение, удар молнии или землетрясение, не подлежат обмену. Если указанные выше обстоятельства привели к неисправности изделия, возможность платного ремонта определяется после проведения диагностики оборудования.

8.1 Упаковка Зарядное оборудование имеет модульную конструкцию, а силовые модули питания поддерживают быструю разборку и сборку с фиксированным посадочным местом. Во время транспортировки не требуется обеспечивать целостность DC-зарядного устройства в собранном виде. В зависимости от характеристик оборудования может использоваться: · цельная упаковка всего устройства, или · раздельная упаковка зарядного шкафа и силовых модулей. При транспортировке необходимо обеспечить, чтобы внутренние компоненты оборудования не смещались, не повреждались и не подвергались воздействию влаги, что может повлиять на установку и рабочие характеристики оборудования. 8.2 Транспортировка Во время транспортировки изделие не должно подвергаться сильной тряске, ударам или переворачиванию. 8.3 Хранение Если изделие не используется сразу после покупки, его можно хранить в течение короткого или длительного времени. При хранении необходимо: · избегать высокой температуры, пыли и среды с металлической пылью; · обеспечить, чтобы окружающий воздух не содержал кислотных, щелочных, коррозионных или взрывоопасных газов; · хранить оборудование в сухом и хорошо проветриваемом помещении. 8.3.1 Условия хранения (1) Температура окружающей среды: −40 °C ~ +70 °C (2) Относительная влажность: ≤95 % при 25 °C (3) Высота над уровнем моря: ≤2000 м (4) Хранение должно осуществляться в чистой и сухой среде без коррозионных газов. Не допускается хранение совместно с химическими веществами. (5) На полу склада должны быть деревянные поддоны или другие влагозащитные материалы. Срок хранения не должен быть слишком длительным, также не допускается складирование изделий в несколько ярусов. (6) Место хранения должно быть защищено от резких изменений условий окружающей среды и прямого солнечного света.
